De ce sunt blocurile terminale PCB esențiale pentru conexiuni electrice fiabile?

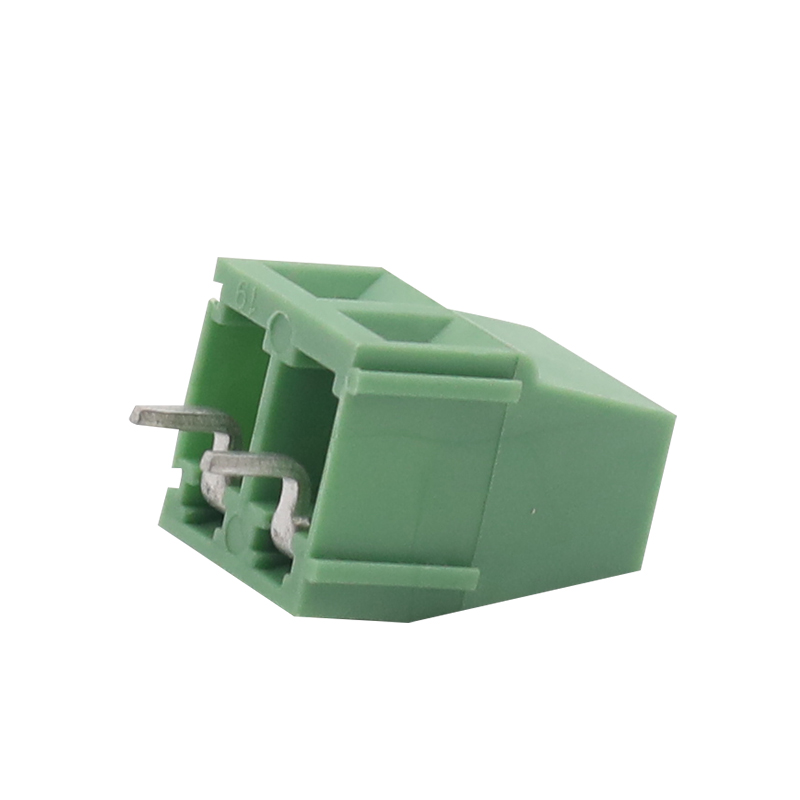

Blocuri terminale PCBsunt componente esențiale în sistemele electronice moderne, oferind conexiuni fir-la-placă sigure și organizate în automatizări industriale, distribuție de energie, dispozitive inteligente, sisteme de energie regenerabilă și electronice de larg consum. Acest ghid cuprinzător le explorează funcțiile, structurile, beneficiile, metodele de selecție, problemele comune, practicile de instalare și tendințele viitoare pentru a ajuta inginerii, producătorii și cumpărătorii să ia decizii informate.
Cuprins
- 1. Înțelegerea blocurilor terminale PCB
- 2. Cum funcționează blocurile terminale PCB
- 3. Principalele tipuri de blocuri terminale PCB
- 4. Materiale și construcție
- 5. Avantaje cheie
- 6. Aplicații comune
- 7. Cum să alegeți blocul terminal potrivit pentru PCB
- 8. Greșeli frecvente pe care le fac cumpărătorii
- 9. Sfaturi de instalare și întreținere
- 10. Bloc terminal PCB vs alți conectori
- 11. Tendințe și inovații în industrie
- 12. Întrebări frecvente
- 13. Concluzie
1. Înțelegerea blocurilor terminale PCB
Un bloc de borne PCB este un conector electric conceput pentru a fixa firele direct pe o placă de circuit imprimat (PCB). Acesta creează o conexiune electrică stabilă între cablajul extern și circuitele electronice, simplificând în același timp asamblarea, întreținerea și depanarea.
Spre deosebire de conexiunile permanente ale firelor lipite, blocurile terminale PCB permit utilizatorilor să conecteze și să deconecteze firele rapid, fără a deteriora placa de circuite. Acest lucru le face extrem de valoroase în sistemele care necesită întreținere frecventă sau înlocuire a componentelor.
Acești conectori se găsesc în mod obișnuit în:
- Sisteme de control industrial
- Surse de alimentare
- Sisteme de securitate
- Echipamente HVAC
- Dispozitive de telecomunicații
- Echipamente de energie regenerabilă
- Electronica auto
- Produse pentru casă inteligentă
Funcția cheie:Blocurile terminale PCB oferă conexiuni sigure, organizate și rezistente la vibrații, reducând în același timp timpul de instalare și complexitatea întreținerii.
2. Cum funcționează blocurile terminale PCB
Blocurile terminale PCB funcționează prin prinderea firelor în terminale conductoare care sunt montate direct pe PCB. Curentul electric curge din firul extern prin conductorul metalic și în placa de circuit imprimat.
Majoritatea blocurilor terminale PCB utilizează una dintre următoarele metode de fixare a firelor:
| Metoda de conectare | Descriere | Avantaje |
|---|---|---|
| Clemă cu șurub | Sârmă asigurată cu șuruburi | Conexiune puternică și de încredere |
| Clemă cu arc | Presiunea arcului menține firul pe loc | Instalare rapidă și rezistență la vibrații |
| Push-In | Conexiune de inserție directă | Asamblare rapidă |
| Tip barieră | Bariere izolate între terminale | Siguranță sporită |
Odată conectat, blocul de borne asigură o conductivitate electrică continuă, protejând în același timp împotriva slăbirii accidentale a firului.
3. Principalele tipuri de blocuri terminale PCB
Aplicațiile diferite necesită modele diferite de blocuri de borne pentru PCB. Înțelegerea tipurilor disponibile îi ajută pe ingineri să aleagă soluția potrivită.
Blocuri terminale PCB cu orificiu traversant
Acestea sunt montate prin găuri perforate în PCB și lipite pe partea opusă. Ele oferă o rezistență mecanică excelentă și sunt utilizate în mod obișnuit în medii cu vibrații mari.
Blocuri terminale PCB cu montare la suprafață
Modelele de montare la suprafață sunt atașate direct la suprafața PCB, susținând producția automată și layout-uri compacte.
Blocuri terminale PCB conectabile
Versiunile conectabile permit deconectarea conectorilor fără a deconecta firele individuale. Sunt ideale pentru echipamente modulare și întreținere rapidă.
Blocuri terminale PCB în unghi drept
Modelele în unghi drept economisesc spațiu vertical și ajută la optimizarea aspectului carcasei.
Blocuri terminale PCB pentru curent ridicat
Proiectate pentru sarcini electrice grele, aceste blocuri au conductori mai mari și rezistență la căldură îmbunătățită.
Automatizare industrială
Transmitere fiabilă a semnalului și performanță durabilă în condiții de vibrație.
Echipamente de putere
Gestionează în siguranță cerințele de tensiune și curent mai mari.
Electronice de larg consum
Modelele compacte acceptă produse mai mici și mai inteligente.
4. Materiale și construcție
Performanța unui bloc terminal PCB depinde în mare măsură de materialele și de designul structural al acestuia.
| Componentă | Material comun | Scop |
|---|---|---|
| Locuințe | PA66 Nylon | Rezistenta la flacara si izolatie |
| Conductor | Aliaj de cupru | Conductivitate electrică |
| Placare | Staniu sau nichel | Rezistenta la coroziune |
| Șuruburi | Oţel | Fixare mecanică |
Materialele de înaltă calitate îmbunătățesc eficiența electrică, stabilitatea termică și durabilitatea pe termen lung.
5. Avantaje cheie
Blocurile terminale PCB oferă beneficii semnificative pentru producători, instalatori și echipele de întreținere.
- Cablare ușoară:Simplifică instalarea și înlocuirea cablurilor.
- Timp de oprire redus:Întreținere și depanare mai rapidă.
- Conexiune sigură:Reținere mecanică puternică a firului.
- Design compact:Utilizarea eficientă a spațiului PCB.
- Scalabilitate:Disponibil în configurații multiple de stâlpi.
- Siguranţă:Previne scurtcircuitele accidentale.
- Eficiență a costurilor:Reduce costurile cu manopera de asamblare.
- Flexibilitate:Suporta diferite dimensiuni și tensiuni ale cablurilor.
Mulți ingineri preferă blocurile terminale PCB deoarece simplifică întreținerea pe teren, asigurând în același timp performanțe electrice fiabile pe perioade lungi de funcționare.
6. Aplicații comune
Blocurile terminale PCB sunt utilizate în aproape fiecare industrie electrică modernă.
Sisteme de control industrial
Fabricile se bazează pe blocuri terminale pentru senzori, relee, PLC-uri și sisteme de automatizare în care rezistența la vibrații și accesibilitatea la întreținere sunt critice.
Energie regenerabilă
Invertoarele solare și sistemele de energie eoliană folosesc blocuri terminale PCB pentru un transfer eficient de putere și conexiuni stabile în condiții de mediu în schimbare.
Echipament medical
Electronica medicală necesită conexiuni extrem de fiabile pentru dispozitivele de monitorizare și sistemele de diagnosticare.
Transport
Sistemele feroviare, vehiculele electrice și stațiile de încărcare utilizează blocuri terminale robuste pentru aplicații cu curent ridicat.
Clădiri inteligente
Sistemele de control al iluminatului, dispozitivele de securitate și echipamentele HVAC depind de conexiunile PCB organizate.
7. Cum să alegeți blocul terminal potrivit pentru PCB
Selectarea blocului terminal corect pentru PCB necesită o luare în considerare atentă a cerințelor tehnice și de mediu.
| Factorul de selecție | De ce contează |
|---|---|
| Evaluare curentă | Previne supraîncălzirea |
| Tensiune nominală | Asigură performanță de izolare sigură |
| Dimensiunea firului | Asigură compatibilitatea corespunzătoare |
| Dimensiunea pasului | Afectează distanța dintre PCB |
| Tip de montare | Acceptă cerințele de aspect |
| Temperatura de operare | Asigură durabilitate pe termen lung |
| Protecția mediului | Protejează împotriva prafului și umezelii |
Cumpărătorii ar trebui să verifice, de asemenea, certificări precum conformitatea UL, CE și RoHS atunci când selectează produse pentru piețele internaționale.
8. Greșeli frecvente pe care le fac cumpărătorii
Selectarea incorectă a blocului terminal poate duce la defecțiuni costisitoare, supraîncălzire sau probleme de întreținere.
- Alegerea unor valori nominale de curent insuficiente
- Ignorarea condițiilor de mediu
- Folosind fire de dimensiuni incompatibile
- Alegerea materialelor de calitate scăzută
- Design necorespunzător al spațiilor PCB
- Ignorarea cerințelor privind vibrațiile
- Trecând cu vedere la certificările internaționale de siguranță
Evaluarea tehnică atentă ajută la evitarea problemelor de fiabilitate și a perioadelor de neașteptate neașteptate.
9. Sfaturi de instalare și întreținere
Instalarea corectă este esențială pentru performanță stabilă și siguranță electrică.
Cele mai bune practici de instalare
- Utilizați cuplul corect de strângere a șurubelniței.
- Evitați strângerea excesivă a șuruburilor.
- Îndepărtați cu precizie izolația firului.
- Preveniți firele libere.
- Urmați specificațiile de curent și tensiune.
- Verificați calitatea lipirii pentru modelele cu orificii traversante.
Recomandări de întreținere
- Inspectați periodic conexiunile.
- Verificați semnele de supraîncălzire.
- Căutați coroziune sau decolorare.
- Strângeți din nou șuruburile dacă este necesar.
- Curățați în mod regulat acumularea de praf.
Inspecția de rutină prelungește în mod semnificativ durata de viață a blocurilor terminale PCB și minimizează defecțiunile electrice.
10. Bloc terminal PCB vs alți conectori
| Caracteristică | Bloc terminal PCB | Sârmă lipită | Conector sertizat |
|---|---|---|---|
| Întreţinere | Uşor | Dificil | Moderat |
| Viteza de instalare | Rapid | Lent | Rapid |
| Reutilizabilitate | Excelent | Sărac | Bun |
| Fiabilitate | Ridicat | Ridicat | Ridicat |
Blocurile terminale PCB oferă un echilibru excelent între fiabilitate, funcționalitate și eficiența instalării.
11. Tendințe și inovații în industrie
Pe măsură ce electronica continuă să evolueze, tehnologia blocurilor terminale PCB avansează rapid.
- Modele miniaturizate de înaltă densitate
- Tehnologie push-in fără scule
- Rezistență îmbunătățită la vibrații
- Integrare inteligentă a monitorizării
- Capacitate de curent mai mari
- Materiale îmbunătățite ignifuge
- Fabricare ecologică
Producătorii dezvoltă, de asemenea, soluții pentru industria 4.0, vehicule electrice și sisteme de energie regenerabilă.
12. Întrebări frecvente
Care este scopul principal al blocului terminal pentru PCB?
Scopul său principal este de a oferi conexiuni sigure și detașabile ale cablurilor la plăcile de circuite imprimate.
Blocurile terminale PCB sunt reutilizabile?
Da. Majoritatea blocurilor terminale PCB sunt proiectate pentru introducerea și îndepărtarea repetată a firului.
Ce industrii folosesc cel mai mult blocuri terminale PCB?
Automatizările industriale, sistemele de alimentare, energia regenerabilă, telecomunicațiile, transporturile și industriile electronice de larg consum le folosesc pe scară largă.
Cum aleg valoarea curentă corectă?
Selectați un bloc de borne cu un curent nominal mai mare decât sarcina maximă așteptată a sistemului dumneavoastră pentru a asigura o funcționare în siguranță.
Ce cauzează supraîncălzirea blocului terminal?
Cauzele obișnuite includ cablajul slăbit, curentul excesiv, dimensiunea necorespunzătoare a firului și materialele conductoare de proastă calitate.
Blocurile terminale PCB pot face față vibrațiilor?
Da. Designul cu clemă cu arc și cu clemă cu șurub de înaltă calitate oferă o rezistență excelentă la vibrații.
13. Concluzie
Blocurile terminale PCB joacă un rol vital în asigurarea conexiunilor electrice sigure, eficiente și care pot fi întreținute în nenumărate industrii. Flexibilitatea, fiabilitatea și ușurința de instalare le fac indispensabile în sistemele electronice moderne.
Indiferent dacă este utilizat în mașini industriale, echipamente de energie regenerabilă, sisteme de transport sau electronice de larg consum, selectarea blocului terminal potrivit pentru PCB are un impact direct asupra performanței, siguranței și fiabilității pe termen lung.
Pe măsură ce tehnologia continuă să evolueze, soluțiile avansate ale blocurilor terminale PCB vor deveni și mai compacte, inteligente și mai eficiente pentru a satisface cerințele în creștere ale pieței.
